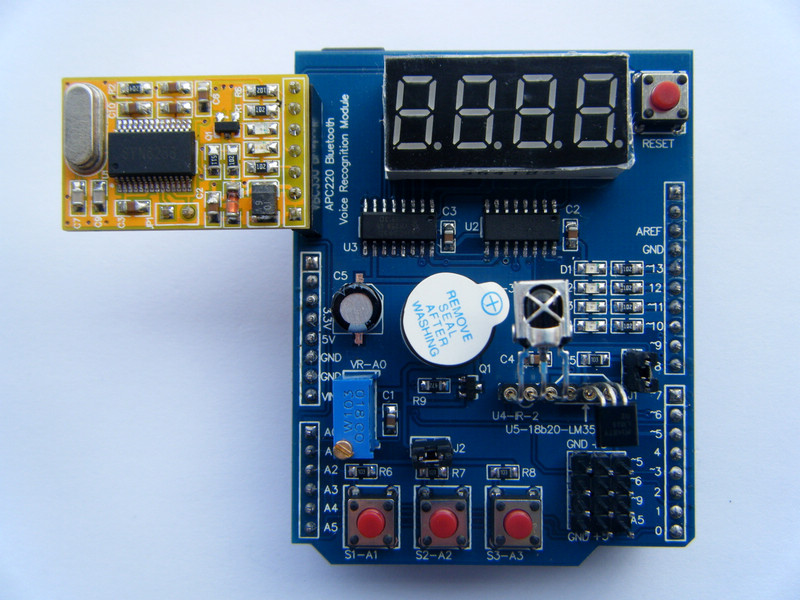

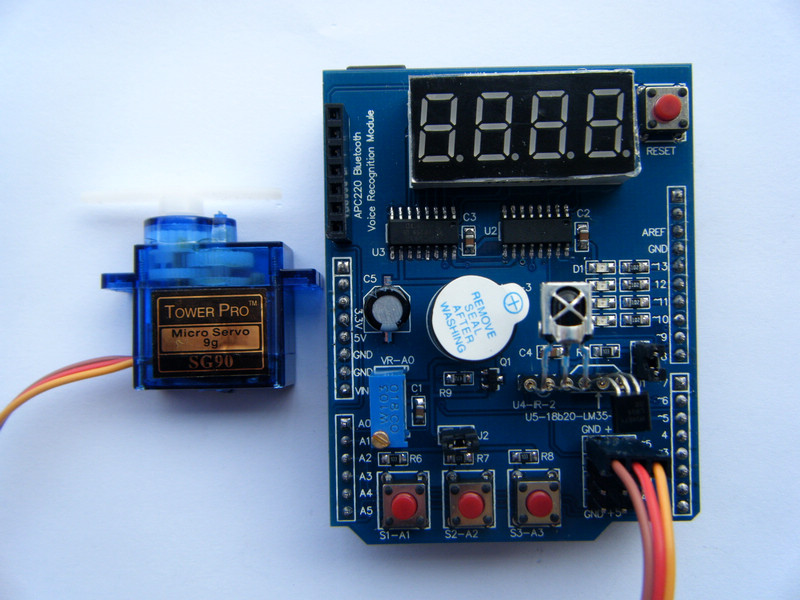

شیلد چند کاره XD-203 یکی دیگر از شیلد های پر کاربرد آردوینو می باشد. این شیلد توسعه توانایی راه اندازی انواع سروو موتورها ( MG945,MG995,SG90)، ماژول بلوتوث (کنترل از راه دور)، گیرنده ی مادون قرمز، سنسور دما آنالوگ و دیجیتال و … دارد. همچنین شیلد چند کاره XD-203 را می توان به عنوان ولت متر نیز استفاده کرد.
مشخصات
دارای 4 عدد LED برای عیب یابی است.

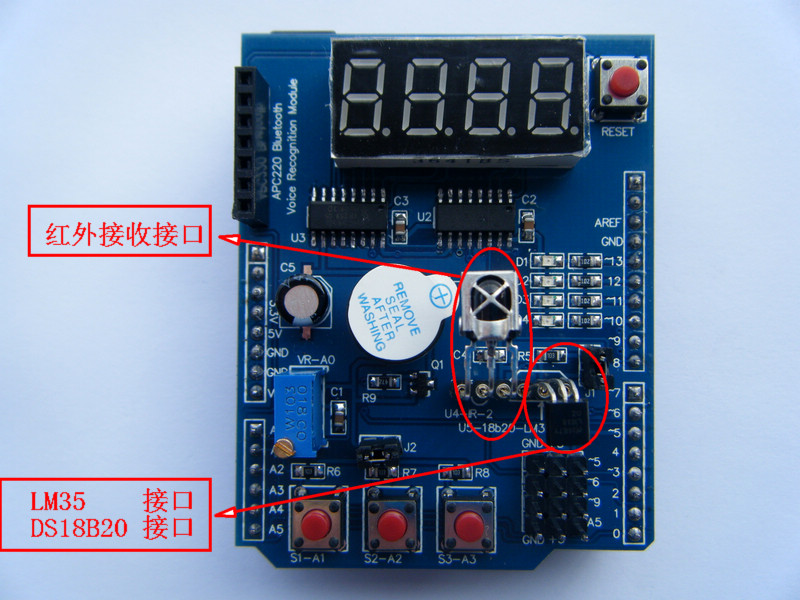

رابط سنسور دمای DS18B20
رابط سنسور دمای LM35
پتانسیومتر متغیر با دقت 3296 به همراه پورت ورودی آنالوگ
نمایشگر ۷سگمنت چهار رقمی که توسط درایور سریال ۷۴HC595 راه اندازی می شوند.
سه میکرو کلید جداگانه، یک کلید برای ریست.
دارای بازر است

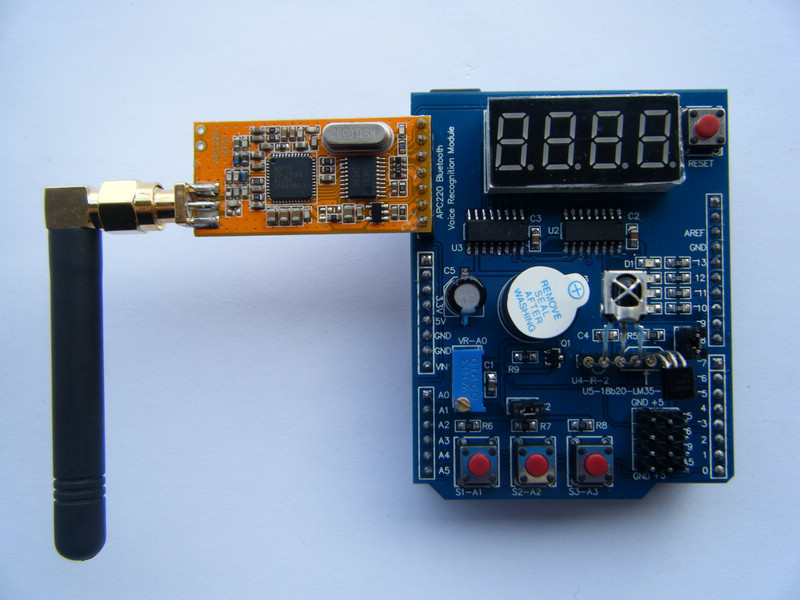

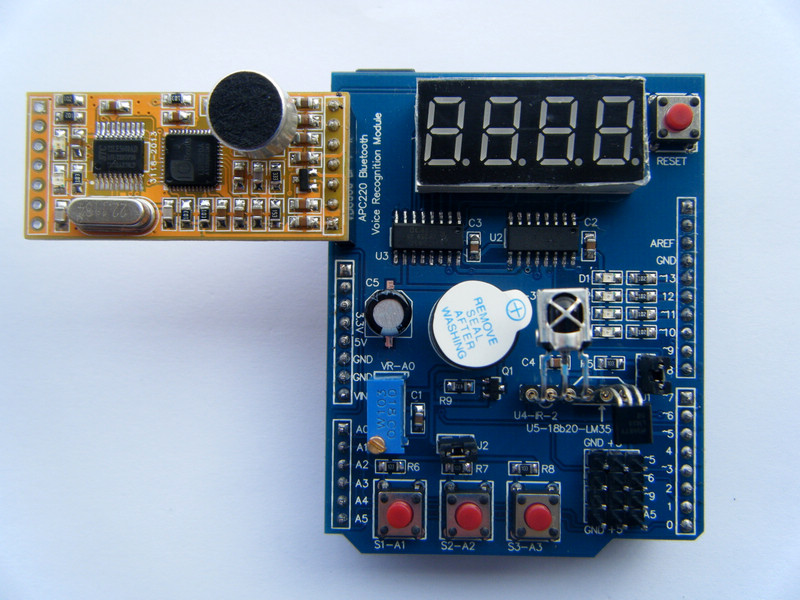

بلوتوث، رابط های بی سیم، ماژول صدا، ماژول تشخیص صدا می تواند برای آزمایش ارتباط بی سیم به کار رود.
ویژگی
قابلیت کنترل انواع

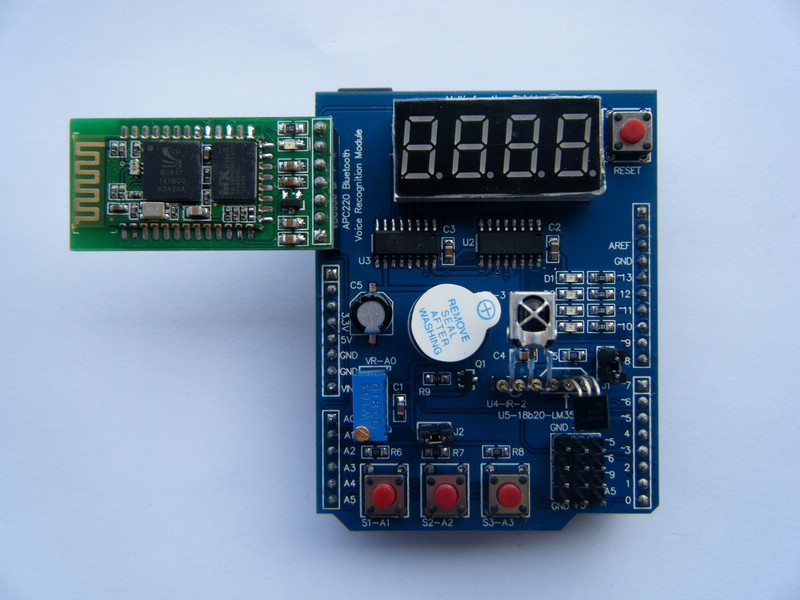

ماژول بلوتوث، کنترل و مانیتورینگ برد آردینو توسط موبایل
سروموتورهای همچون MG945,MG995,SG90 و …
گیرنده ی مادون قرمز و اجرای دستوراتی که از طریق ریموت کنترل های مادون قرمز دریافت می شوند.

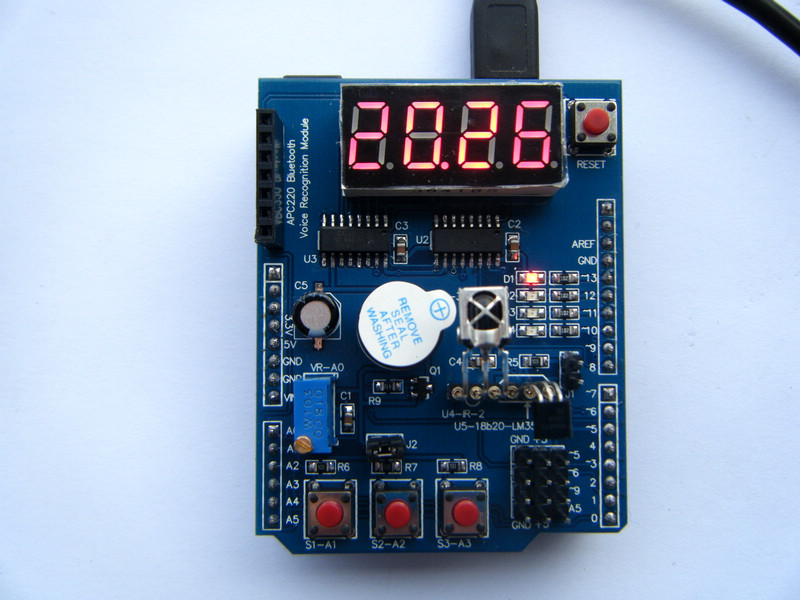

قابلیت اتصال سنسور دمای آنالوگ و دیجیتال جهت مانیتور دما و کنترل برد با توجه به دما

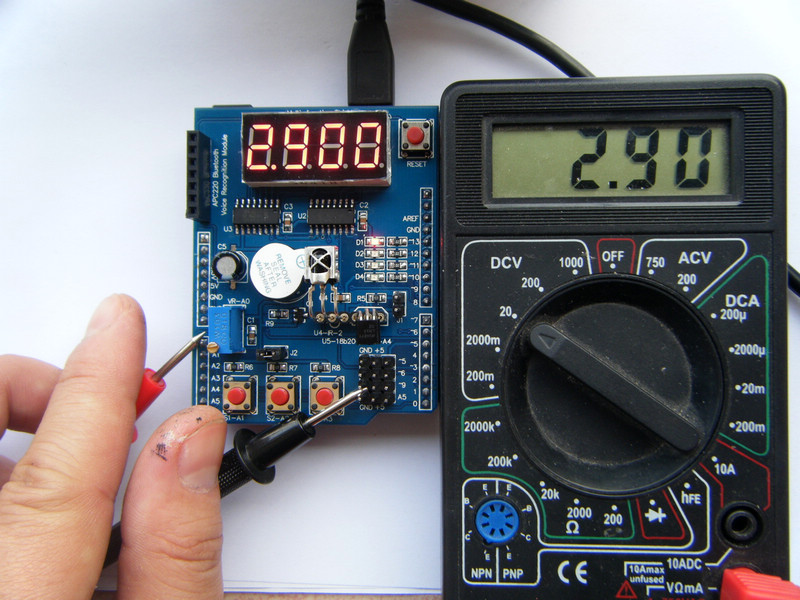

تبدیل شیلد به عنوان ولت متر و کاربردهای فراوان دیگر
