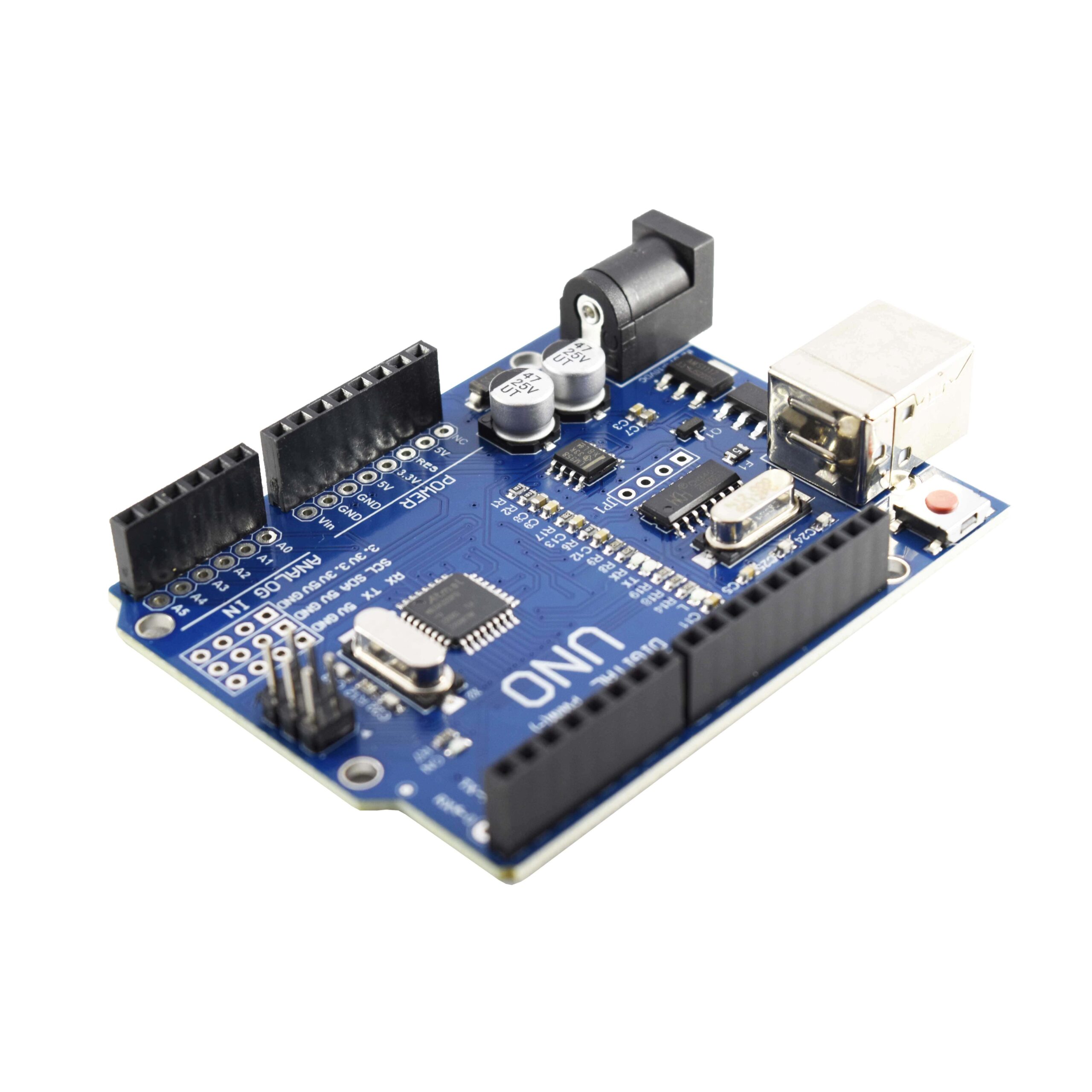

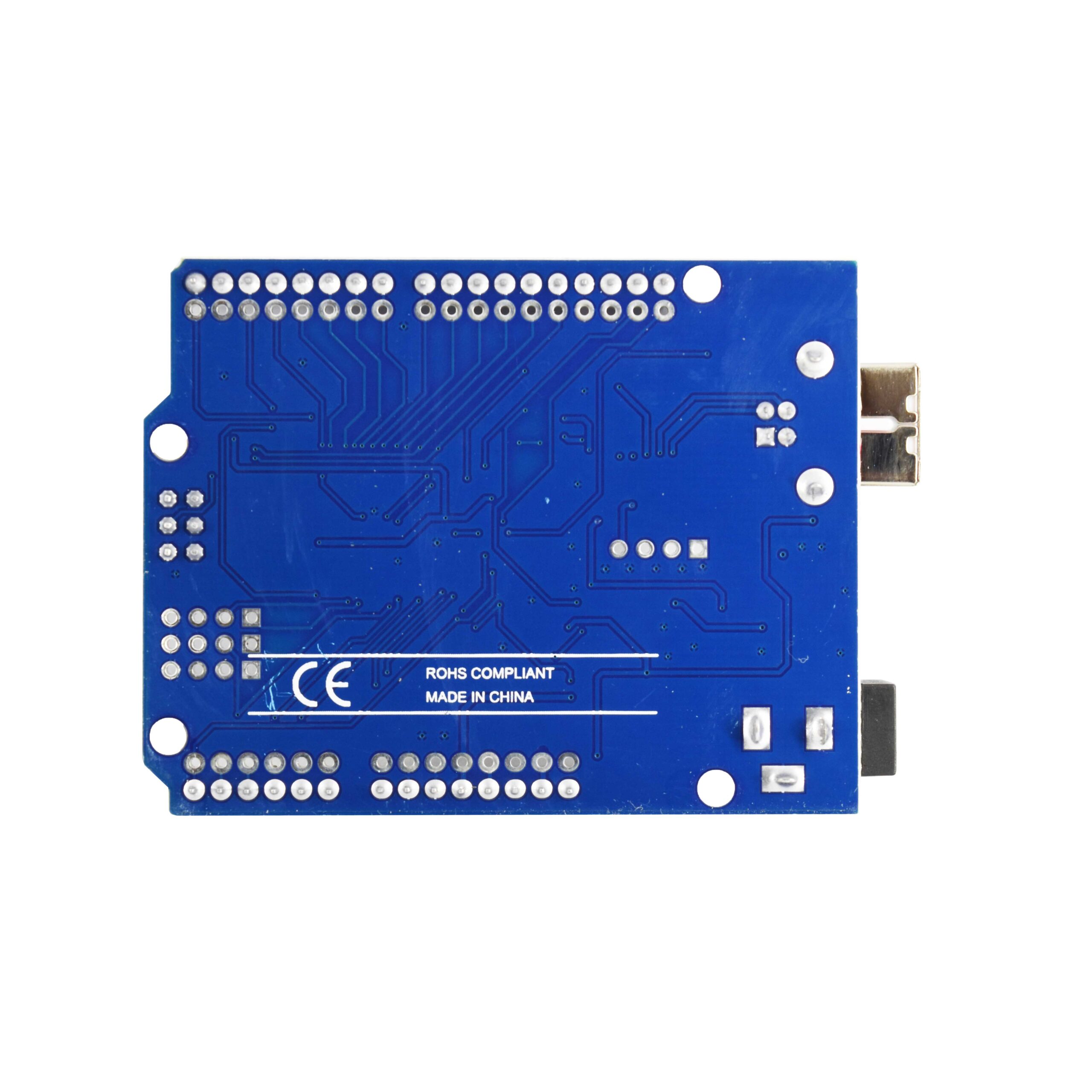

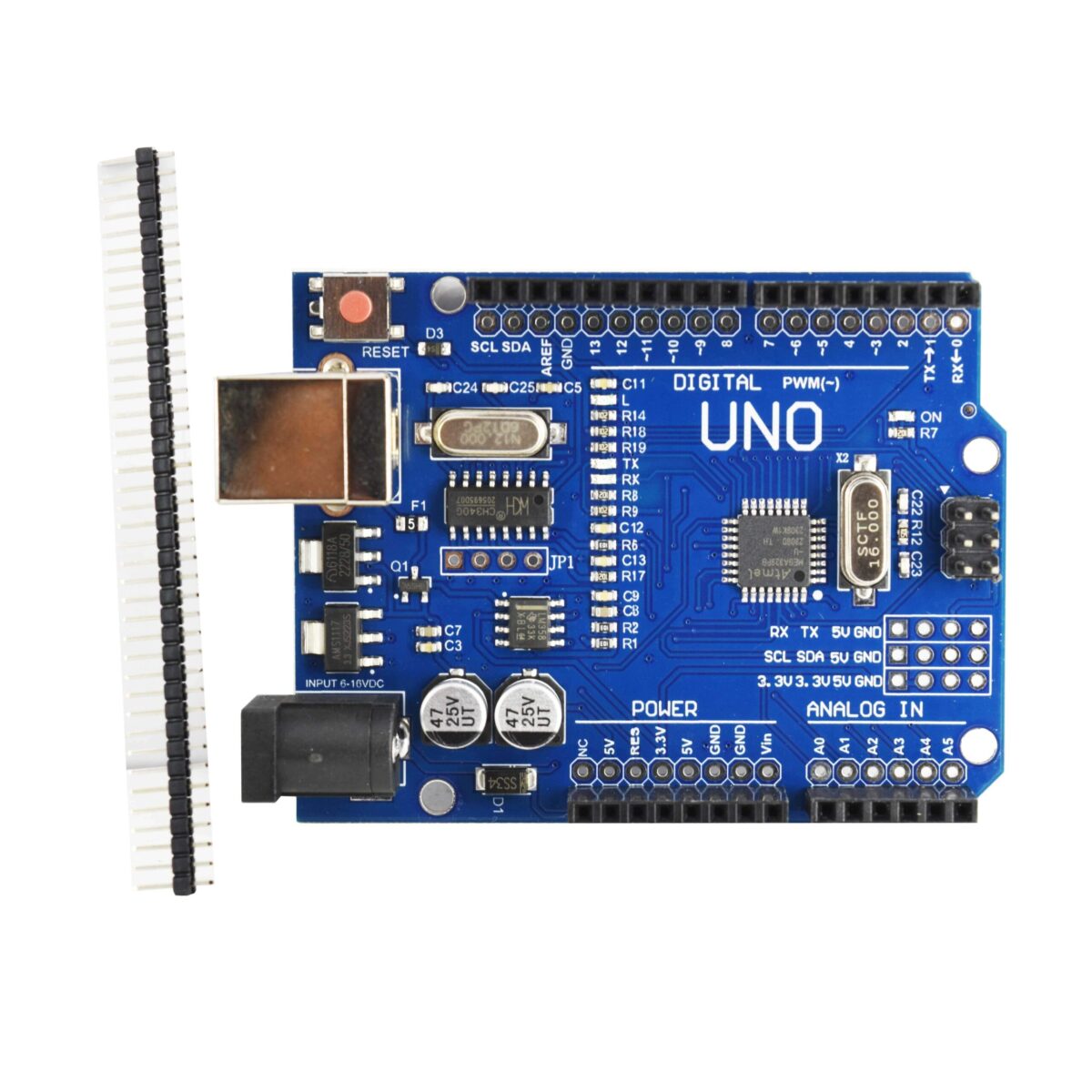

برد آردوینو UNO SMD با درایور CH340G
انتخابی اقتصادی و مطمئن برای شروع و توسعه پروژههای الکترونیکی
Arduino UNO SMD CH340G یک نسخهی سازگار و اقتصادی از برد محبوب Arduino Uno است که به جای آیسی DIP (قابل جدا شدن)، از چیپ SMD (نصب سطحی) برای میکروکنترلر ATmega328P استفاده میکند و به جای مبدل USB به سریال FT232 یا ATmega16U2، از درایور CH340G بهره میبرد. این تغییرات موجب کاهش قیمت شده، بدون اینکه عملکرد کلی برد تحت تأثیر قرار بگیرد.
ویژگیهای اصلی:
-
✅ پردازنده اصلی: ATmega328P – نوع SMD (نصب سطحی)
-
✅ مبدل USB به سریال: CH340G (نیاز به نصب درایور)
-
✅ ولتاژ کاری: 5 ولت
-
✅ تعداد پینها:
-
14 پین دیجیتال (6 عدد با قابلیت PWM)
-
6 پین آنالوگ
-
-
✅ حافظه:
-
فلش: 32KB
-
SRAM: 2KB
-
EEPROM: 1KB
-
-
✅ ارتباط سریال، SPI و I2C
-
✅ پورت USB Type-B برای اتصال به کامپیوتر
-
✅ سازگاری کامل با Arduino IDE
تفاوتهای UNO SMD با نسخه DIP (اصلی):
| ویژگی | UNO SMD CH340G | UNO DIP اصلی |
|---|---|---|
| نوع میکروکنترلر | ATmega328P – SMD | ATmega328P – DIP |
| قابلیت تعویض آیسی | ❌ (ثابت) | ✅ (قابل تعویض) |
| مبدل USB به سریال | CH340G | ATmega16U2 |
| نیاز به نصب درایور | دارد | معمولاً ندارد |
| قیمت | اقتصادیتر | گرانتر |
مزایا:
-
قیمت مقرونبهصرفهتر نسبت به نسخههای اصلی
-
سازگاری کامل با کتابخانهها و شیلدهای Arduino Uno
-
مناسب برای آموزش، نمونهسازی، و پروژههای دائمی
-
عملکردی کاملاً مشابه با نسخههای گرانتر
نکات مهم:
-
برای شناسایی برد در ویندوز یا لینوکس، لازم است درایور CH340G نصب شود (قابل دانلود از سایتهای رسمی Arduino یا تولیدکننده).
-
آیسی اصلی SMD است، بنابراین در صورت آسیبدیدن قابل تعویض توسط کاربر عادی نیست.
-
برای پروگرام کردن از Arduino IDE استفاده کنید و برد را روی Arduino UNO تنظیم کنید.
کاربردها:
-
پروژههای آموزشی و دانشگاهی
-
کنترل رلهها، موتورها، سنسورها و ماژولها
-
ساخت دستگاههای ساده اتوماسیون
-
یادگیری برنامهنویسی میکروکنترلرها با Arduino IDE
-
توسعه سریع نمونههای اولیه (Prototypes)
نتیجهگیری:
اگر به دنبال بردی مطمئن، با عملکرد کامل آردوینو و در عین حال با قیمت مناسبتر هستید، Arduino UNO SMD با درایور CH340G گزینهای ایدهآل برای شروع کار با دنیای الکترونیک و اینترنت اشیاء است. این برد با تمام شیلدها و لوازم جانبی Arduino Uno سازگار بوده و برای اکثر پروژهها عملکردی بینقص دارد.
